Xuzhou Helin Slewing Bearing Co., Ltd. est un fabricant professionnel et un exportateur de roulements d'allumage / des brides / brides et du pignon, qui sont principalement appliqués dans les machines à port, les machines miniers, les machines de soudage, les véhicules de construction, les systèmes de suivi solaire à un ou double axe, etc.

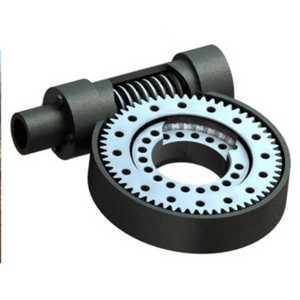

En adoptant le roulement d'allumage comme composant central, le lecteur d'allumage peut supporter la force axiale, la force radiale et le moment d'inclinaison simultanément. Le lecteur d'allumage est largement appliqué dans tous les types de grues, de plate-forme de travail aérien, de systèmes de suivi solaire et de systèmes d'énergie éolienne.
Les boîtes de vitesses électriques et planétaires peuvent être conçues en fonction des besoins du client. Le lecteur de slewing a l'avantage d'économiser de l'espace dans les installations, la capacité de charge maximale dans une conception compacte, une durée de vie étendue, des coûts de maintenance réduits.
Dimensions du lecteur d'étalage de la série SE et paramètres de performance:
Modèle | Dimensions extérieures | Dimensions d'installation | Données de trou de montage | ||||||||||||||
L1 | L2 | L3 | H2 | Fais | D2 | D3 | D4 | D5 | N1 | M1 | T1 | T2 | n2 | M2 | T3 | T4 | |
MM | Bague intérieure | Bague extérieure | |||||||||||||||
SE3 | 190 | 162.5 | 80 | 109 | 152 | 100 | 100 | 6 | M10 | 17 | 32 | 6 | M10 | 22 | |||
SE5 | 219.2 | 170.5 | 93.7 | 79 | 183 | 70 | 50 | 103.5 | 135 | 7 | M10 | 20 | 41 | 6 | M10 | 20 | 39 |
SE7 | 295.7 | 186 | 132.7 | 83 | 258 | 120.6 | 98 | 163 | 203.2 | 10 | M12 | 25 | 45 | 8 | M12 | 25 | 43.4 |
SE9 | 410.5 | 321.7 | 174.2 | 107.9 | 345 | 175 | 146 | 222.5 | 270 | 15 | M16 | 30 | 66 | 16 | M16 | 30 | 52 |
SE12 | 499.5 | 339.5 | 220 | 110.4 | 431 | 259 | 229 | 314.3 | 358 | 19 | M16 | 30 | 69 | 18 | M16 | 30 | 51 |
SE14 | 529.9 | 337.5 | 237.6 | 111 | 456.5 | 295 | 265 | 342.5 | 390 | 23 | M16 | 30 | 69 | 18 | M16 | 30 | 52 |
SE17 | 621.3 | 385.2 | 282.6 | 126 | 550.5 | 365.1 | 324 | 422.1 | 479.4 | 20 | M16 | 32 | 79 | 20 | M16 | 32 | 55 |
SE21 | 751.4 | 475 | 345 | 140 | 667.7 | 466.7 | 431.8 | 525.5 | 584.2 | 35 | M20 | 40 | 85 | 36 | M20 | 40 | |
SE25 | 863 | 469 | 401.8 | 130 | 792 | 565 | 512 | 620 | 675 | 35 | M20 | 40 | 87 | 36 | M20 | 40 |
Modèle | Couple de sortie nominal | Couple de moment inclinable | Charge axiale statique | Charge radiale statique | Charge axiale dynamique kN | Charge radiale dynamique kN | Tiron de maintien Kn.M | Rapport de vitesse | Suivi de suivi | Engrenages auto-verrouillables | Poids (kg) |
SE3 | 0.4 | 1.1 | 30 | 16.6 | 9.6 | 8.4 | 2 | 62: 1 | ≤0,20 | Oui | 13 |
SE5 | 0.6 | 3 | 45 | 22 | 14.4 | 11.1 | 5.5 | 62: 1 | ≤0,20 | Oui | 14 |
SE7 | 1.5 | 13.5 | 133 | 53 | 32 | 28 | 10.4 | 73: 1 | ≤0,20 | Oui | 23 |
SE9 | 6.5 | 33.9 | 338 | 135 | 81 | 71 | 38.7 | 61: 1 | ≤0,20 | Oui | 50 |
SE12 | 7.5 | 54.3 | 475 | 190 | 114 | 100 | 43 | 78: 1 | ≤0,20 | Oui | 65 |
SE14 | 7 | 57.8 | 555 | 222 | 133 | 117 | 48 | 85: 1 | ≤0,20 | Oui | 70 |
SE17 | 10 | 135.6 | 970 | 390 | 235 | 205 | 72.3 | 102: 1 | ≤0,15 | Oui | 105 |
SE21 | 15 | 203 | 1598 | 640 | 385 | 335 | 105.8 | 125: 1 | ≤0,15 | Oui | 180 |
SE25 | 18 | 271 | 2360 | 945 | 590 | 470 | 158.3 | 150: 1 | ≤0,15 | Oui | 218 |
Mob / WhatsApp / WeChat: + 86 180 8679 0390
Tél: + 86 516 8788 0390
Courriel: info@helin-ducting.com
tinaxzhelin@gmail.com
Veuillez nous faire savoir si une demande! Merci beaucoup !
