Série HJ - Roulement d'orientation à rouleaux croisés à une rangée - Engrenage externe

fabricant de roulements d'orientation professionnelle qui comprend la conception, l'usinage, l'assemblage, la fabrication et la réparation, nous fournissons un projet clé en main pour tous vos besoins.

État de disponibilité:

Quantité:


enquête Ajouter au panier

Description du produit

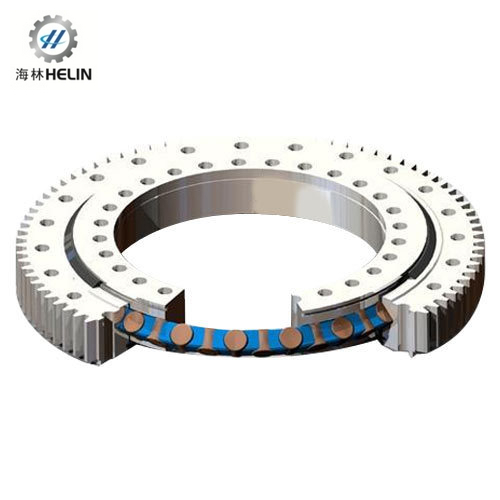

Seule rangée Crossed Rouleau Slewing Roulement (série HJ) - engrenage externe

Caractéristique de la structure, des performances et de l'application

Le palier de pivotement unique à rouleaux croisés de ligne est composé de deux anneaux de siège, dont la conception de la structure compacte et le poids léger, le jeu est faible lorsque l'ensemble, donc besoin de haute précision. Le rouleau est de 1: 1 en coupe agencé, peut supporter la force axiale, le moment d'inclinaison relativement grand et une force radiale. Il est largement utilisé pour le levage, le transport, les machines de construction et les produits militaires.

Notre avantage:

1. Fast: Soyez bon à l'adaptation, à une organisation simple, à une efficacité de travail élevée, à être créative et à accepter toutes sortes de personnalisation.

2. Flexible: le personnel rationalisé, une courte voie de communication et des problèmes peuvent être résolus rapidement, parfait après les services.

3. Efficace: les employés ont une capacité globale plus élevée, une efficacité de travail élevée, une production élevée, une bonne quanlité et une courte période de livraison de produits.

Pourquoi choisir HELIN:

1, le roulement d'hélicoptère est situé à Xuzhou, une base de machines de construction très célèbre et possède sa propre équipe de conception, de développement et de fabrication techniquement solide.

2. L'usine physique a une équipe de R & D forte et l'équipement de production est avancé, l'équipement de production est continuellement augmenté et mis à jour, et il existe des lignes de production de lots de moulage avec une division claire du travail et une efficacité de production élevée. (Modèles standard avec matière première en stock, délai de livraison dans les 7 jours.)

3. Le roulement de la roulement est exporté dans plus de 30 pays, qui obtiennent des éloges et une reconnaissance élevées des clients du monde entier .et Notre ingénieur peut venir dans votre pays pour effectuer des mesures.

Mob / WhatsApp / WeChat: + 86 180 8679 0390

Tél: + 86 516 8788 0390

Email: info@helin-bearing.com

tinaxzhelin@gmail.com

Noter:
1. N1 est le NOS de lubrifiant Holes.oil Coupe M10 × 1JB / T7940.1 ~ JB / T7940.2.L'apluie du mamelon d'huile peut être modifiée en fonction de l'application de l'utilisateur.
2. N-φCan Modification du trou taraudé, le diamètre du trou taraudé est M, la profondeur est de 2 m.
3. La force dentaire tangentielle sous la forme est la force dentaire max, la force dentaire tangentielle nominale est 1/2 du max.
4. \"k \" est coefficient de réduction de l'addendum.

Non.	Équipement externe	Dimensions			Dimensions de montage				Dimension structurelle					Force circonférentielle					Force circonférentielle	Poids
	Dl
	mm	D	d	H	D1	D2	n	mm	n1	D3	d1	H1	h	b	x	m	De	z	Trempe	kg
		mm	mm	mm	mm	mm			mm	mm	mm	mm	mm	mm		mm	mm		T 104n
1	HJW.20.625	725	525	80	685	565	18	18	3	627	623	68	12	60	1.4	5	751.9	146	5.2	100
	Hjw.20.625a														1.15	6	755.5	122	6.2
2	HJW.20.720	820	620	80	780	660	18	18	3	722	718	68	12	60	1.4	6	860.3	139	6.2	120
	HJW.20.720A														1	8	861.1	104	8.3
3	Hjw.30.820	940	705	95	893	749	24	20	4	822	818	83	12	70	1.4	6	980.6	159	7.2	210
	HJW.30.820A														1	10	986.2	95	12.2
4	Hjw.30.880	1000	760	95	956	800	24	20	4	882	878	83	12	70	1.15	8	1047.5	127	9.7	230
	Hjw.30.880a														1	10	1046.3	101	12.2
5	Hjw.30.1020	1170	875	95	1120	930	24	22	4	1022	1018	80	15	70	1.4	8	1219.3	148	9.7	300
	HJW.30.1020A														1.15	10	1219.2	118	12.2
6	Hjw.36.1220	1365	1075	120	1310	1130	36	24	6	1222	1218	105	15	90	1.4	10	1424.9	138	15.7	450
	HJW.36.1220A														1	12	1435.9	116	18.8
7	HJW.36.1250	1400	1090	120	1350	1150	36	26	6	1252	1248	105	15	90	-0.35	10	1443	143	15.7	520
	Hjw.36.1250a														1	12	1449.6	117	18.8
8	HJW.36.1435	1595	1278	120	1535	1335	36	26	6	1437	1433	105	15	90	1.15	12	1655.5	134	18.8	610
	HJW.36.1435A														1	14	1661.2	115	21.9
9	HJW.45.1540	1720	1360	140	1660	1420	42	26	6	1543	4537	122	18	110	1.4	12	1780.8	144	23	732
	HJW.45.1540A														1.15	14	1791.1	124	26.8
10	HJW.45.1700	1875	1525	140	1815	1585	42	29	6	1703	1697	122	18	110	1.15	14	1945.4	135	26.8	844
	HJW.45.1700A														1.15	16	1950.8	118	30.5
11	Hjw.45.1880	2100	1665	160	2030	1740	48	32	6	1883	1876	140	20	115	1.4	14	2189.8	152	27.8	1400
	Hjw.45.1880a														1.15	18	2194.6	118	35.8
12	Hjw.45.2115	2325	1900	160	2245	1980	48	32	6	2118	2112	140	20	115	1.4	16	2406.5	146	31.9	1600
	HJW.45.2115A														1.15	20	2418.4	117	40
13	Hjw.45.2370	2600	2146	180	2520	2220	48	32	6	2373	2367	158	22	130	1.4	18	2707.3	146	40.7	2100
	Hjw.45.2370a														1.15	22	2704.4	119	49.7
14	HJW.45.2600	2835	2365	180	2750	2450	54	36	6	2603	2597	158	22	130	1.4	18	2941.7	159	37.6	2400
	HJW.45.2600A														1.15	22	2946.9	130	45.9
15	HJW.50.2820	3085	2555	200	3000	2640	54	36	6	2823	2817	178	22	150	1.4	20	3188.4	155	52.2	3400
	HJW.50.2820A														1.15	25	3198.4	124	65.3
16	HJW.50.3120	3400	2840	200	3310	2930	54	36	6	3123	3117	178	22	150	1.4	22	3507.2	155	57.4	4000
	HJW.50.3120A														1.4	25	3509.6	136	65.3
17	Hjw.50.3580	3920	3240	240	3820	3340	60	40	6	3583	3577	218	22	190	1.4	22	4036.1	179	72.7	6700
	Hjw.50.3580a														1.4	25	4035.6	157	82.6
18	HJW.50.4030	4370	3690	240	4270	3790	66	40	6	4033	4027	218	22	190	1.4	22	4520.6	201	53.6	7700
	HJW.50.4030A														1.4	28	4522.4	157	68.2
19	HJW.50.4540	4860	4210	240	4760	4310	72	40	6	4543	4537	218	22	190	1.4	22	4983.1	222	72.1	8760
	HJW.50.4540A														1.4	30	4992.9	162	99.1
