Roulement d'orientation à billes à une rangée de la série Q - Engrenage interne

Bague à dosserie est également appelée \"Ring Bague \" car sa forme est similaire à une assiette. Son diamètre est généralement de 0,2 ~ 5m. Il s'agit d'un large éventail qui peut supporter des charges axiales et radiales et des moments de renversement. Le roulement de la rotation est composé d'un trou d'installation, d'une bague d'engrenage intérieure ou d'un anneau d'engrenage extérieur, d'un bloc d'isolation, d'une cage, d'un trou d'huile de lubrification et d'un dispositif d'étanchéité, de sorte qu'il peut rendre la structure de conception de l'hôte compact, de guidage simple et de maintenance facile.

État de disponibilité:

Quantité:


enquête Ajouter au panier

Modèle: QN

Description du produit

Roulement à boule de contact à quatre points à quatre rangs (série Q) - engrenage interne

Caractéristique de la structure, des performances et de l'application

Le roulement à la boule de contact à quatre points à la seule rangée est composé de deux anneaux de siège, qui conçoivent une structure compacte et un poids léger, contact à bille en acier avec le chemin de roulement circulaire à quatre points, il peut supporter la force axiale, la force radiale et le moment d'inclinaison à le même temps.

Il peut être utilisé pour le convoyeur de slawing, le manipulateur de soudage, la grue légère et la pelle de construction, et d'autres machines de construction.

Notre avantage:

1. Fast: Soyez bon à l'adaptation, à une organisation simple, à une efficacité de travail élevée, à être créative et à accepter toutes sortes de personnalisation.

2. Flexible: le personnel rationalisé, une courte voie de communication et des problèmes peuvent être résolus rapidement, parfait après les services.

3. Efficace: les employés ont une capacité globale plus élevée, une efficacité de travail élevée, une production élevée, une bonne quanlité et une courte période de livraison de produits.

Pourquoi choisir HELIN:

1, le roulement d'hélicoptère est situé à Xuzhou, une base de machines de construction très célèbre et possède sa propre équipe de conception, de développement et de fabrication techniquement solide.

2. L'usine physique a une équipe de R & D forte et l'équipement de production est avancé, l'équipement de production est continuellement augmenté et mis à jour, et il existe des lignes de production de lots de moulage avec une division claire du travail et une efficacité de production élevée. (Modèles standard avec matière première en stock, délai de livraison dans les 7 jours.)

3. Le roulement de la roulement est exporté dans plus de 30 pays, qui obtiennent des éloges et une reconnaissance élevées des clients du monde entier .et Notre ingénieur peut venir dans votre pays pour effectuer des mesures.

MOB / WhatsApp / WECHAT: + 86 180 8679 0390

Tél: + 86 516 8788 0390

Email: info@helin-bearing.com

tinaxzhelin@gmail.com

Veuillez nous dire si une enquête! Merci beaucoup !

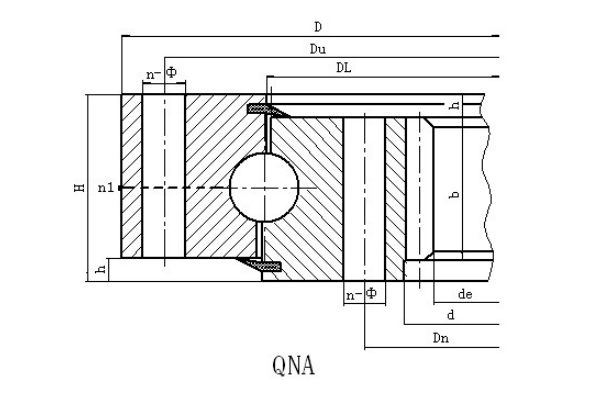

Noter:

1. N1 est le NOS de lubrifiant Holes.oil Coupe M10 × 1JB / T7940.1 ~ JB / T7940.2.L'apluie du mamelon d'huile peut être modifiée en fonction de l'application de l'utilisateur.
2. N-φCan Modification du trou taraudé, le diamètre du trou taraudé est M, la profondeur est de 2 m.
3. La force dentaire tangentielle sous la forme est la force dentaire max, la force dentaire tangentielle nominale est 1/2 du max.
4. \"k \" est coefficient de réduction de l'addenda.

Non.	Modèle				Dimensions de montage						Dimension structurelle		Données
		Équipement interne		H	Du	Dn	n	À travers le trou a	Trou de vis B / C / D		n1	h	B	m	Engrenage interne x = + 0.5
															de	z	Poids
		D	d					φ	d1	T
								mm				mm		mm	mm		kg
1	Qn.315.20	408	224	60	370	260	10	17	M16	24	2	10	40	3	207	70	34
	Qn.315.20A													4	200	51	35
2	Qn.355.20	448	264	60	410	300	10	17	M16	24	2	10	40	3	246	84	39
	Qn.355.20A													4	240	61	40
3	Qn.400.20	493	310	60	455	345	12	17	M16	24	2	10	40	4	288	73	44
	Qn.400.20A													5	280	57	46
4	Qn.450.20	543	360	60	505	395	12	17	M16	24	2	10	40	4	336	85	50
	Qn.450.20A													5	330	67	52
5	Qn.500.20	593	410	60	555	445	14	17	M16	24	2	10	40	5	385	78	55
	Qn.500.20A													6	378	64	57
6	Qn.560.20	656	468	70	618	502	14	17	M16	30	2	10	50	4	440	111	76
	Qn.560.20A													5	435	88	77
7	Qn.630.20	726	538	70	688	572	16	17	M16	30	2	10	50	4	512	129	84
	Qn.630.20A													5	505	102	86
8	Qn.710.20	806	618	70	768	652	18	17	M16	30	2	10	50	5	585	118	97
	Qn.710.20A													6	582	98	97
9	Qn.800.20	896	708	70	858	742	20	17	M16	30	2	10	50	6	672	113	110
	Qn.800.20A													8	664	84	111
10	Qn.800.25	908	694	78	864	736	18	22	M20	36	2	10	58	6	654	110	142
	Qn.800.25A													8	648	82	142
11	Qn.900.25	1008	794	78	964	836	20	22	M20	36	2	10	58	8	744	94	163
	Qn.900.25A													10	740	75	162
12	Qn.1000.25	1108	894	78	1064	936	24	22	M20	36	2	10	58	8	848	107	178
	QN.1000.25A													10	840	85	179
13	Qn.1000.32	1124	880	90	1074	926	24	24	M22	40	2	10	70	8	832	105	230
	Qn.1000.32a													10	830	84	227
14	QN.1120.32	1244	1000	90	1194	1046	28	24	M22	40	4	10	70	10	940	95	263
	Qn.1120.32a													12	936	79	262
15	Qn.1250.32	1374	1130	90	1324	1176	32	24	M22	40	4	10	70	10	1070	108	294
	Qn.1250.32a													12	1068	90	290
16	Qn.1400.32	1524	1280	90	1474	1326	36	24	M22	40	4	10	70	12	1212	102	333
	Qn.1400.32a													14	1204	87	336
17	Qn.1250.40	1394	1110	102	1336	1164	32	26	M24	45	4	12	80	10	1050	106	388
	Qn.1250.40A													12	1044	88	388
18	Qn.1400.40	1544	1260	102	1486	1314	36	26	M24	45	4	12	80	12	1188	100	444
	Qn.1400.40A													14	1190	86	434
19	QN.1600.40	1744	1460	102	1686	1514	40	26	M24	45	4	12	80	12	1392	117	509
	Qn.1600.40A													14	1386	100	511
20	QN.1800.40	1944	1660	102	1886	1714	44	26	M24	45	4	12	80	14	1582	114	576
	QN.1800.40A													16	1568	99	591
21	QN.1600.50	1766	1438	124	1704	1496	40	30	M27	50	4	12	100	12	1368	115	714
	Qn.1600.50A													14	1358	98	723
22	Qn.1800.50	1966	1638	124	1904	1696	44	30	M27	50	4	12	100	14	1568	113	794
	Qn.1800.50A													16	1552	98	818
23	Qn.2000.50	2166	1842	124	2104	1896	48	30	M27	50	6	12	100	16	1760	111	891
	Qn.2000.50A													18	1746	98	913
24	QN.2240.50	2406	2078	124	2344	2136	54	30	M27	50	6	12	100	16	1984	125	1044
	QN.2240.50A													18	1980	111	1041
25	QN.2500.50	2666	2342	124	2604	2396	60	30	M27	50	6	12	100	18	2250	126	1132
	QN.2500.50A													20	2240	113	1148
26	QN.2500.60	2696	2308	150	2626	2374	60	33	M30	56	6	14	122	18	2214	124	1621
	QN.2500.60A													20	2200	111	1654
