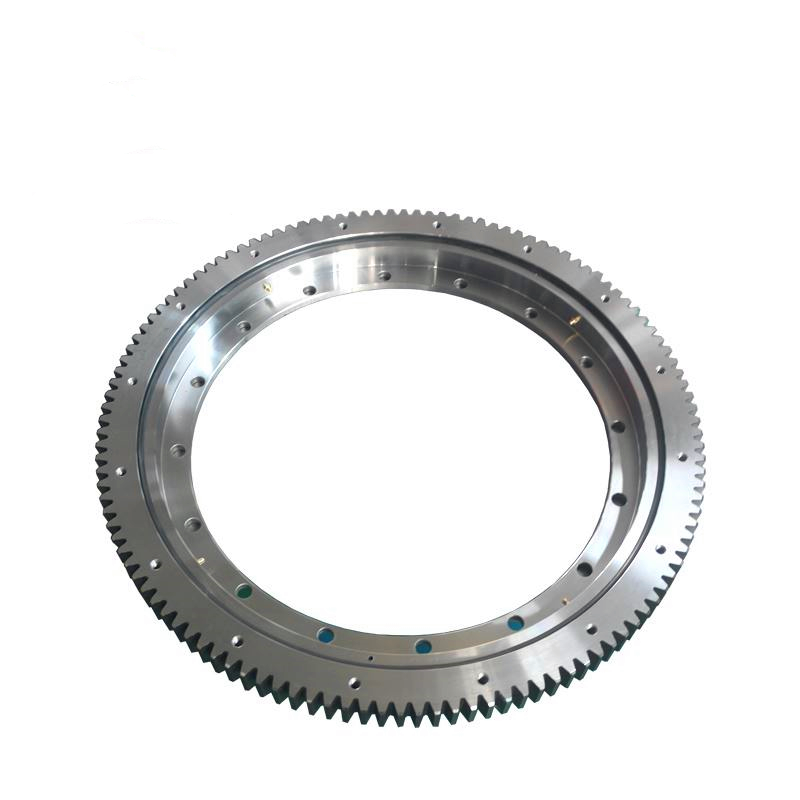

Le roulement d'orientation léger SD.1400.32 Principe de fonctionnement de la couronne d'orientation

Bague à dosserie est également appelée \"Ring Bague \" car sa forme est similaire à une assiette. Son diamètre est généralement de 100 ~ 5000mm. Il s'agit d'un large éventail qui peut supporter des charges axiales et radiales et des moments de renversement. Le roulement de la rotation est composé d'un trou d'installation, d'une bague d'engrenage intérieure ou d'un anneau d'engrenage extérieur, d'un bloc d'isolation, d'une cage, d'un trou d'huile de lubrification et d'un dispositif d'étanchéité, de sorte qu'il peut rendre la structure de conception de l'hôte compact, de guidage simple et de maintenance facile.

État de disponibilité:

Quantité:


enquête Ajouter au panier

Description du produit

Le roulement à l'étalement lumineux a la même forme de structure que le roulement de roulement ordinaire, avec un poids léger et une rotation flexible. Largement utilisé dans les machines alimentaires, les machines de remplissage, les machines de protection de l'environnement et autres champs.

1. Structure de support de roulement de roulement

Les éléments de roulement de roulement à roulement sont généralement séparés par des entretoises de nylon individuels. Cette structure peut maintenir la finesse du mouvement et le prix est faible, il est donc largement utilisé. Les applications spéciales doivent utiliser des blocs d'isolation de boule ou de rouleaux spéciaux, tels que le cuivre, l'aluminium et d'autres isolements à haute température. En règle générale, les roulements installés sur des arbres horizontaux ou des générateurs de rotation en permanence et des roulements de roulement utilisés en permanence utilisées à des reprises avec des exigences élevées pour le positionnement et la fiabilité peuvent utiliser des cages combinées de bande pour conserver les éléments de roulement dans la position correcte. Position circonférentielle, fiabilité plus élevée.

2. Principe de fonctionnement de la bague de roulement

Le principe de fonctionnement de la roulement d'oscillation est très simple: la manière de déplacer l'objet provient de glisser vers le rouleau pour réduire la résistance au frottement.

Plus précisément, le roulement d'oscillation repose principalement sur la lubrification et le frottement pour obtenir les résultats de fonctionnement. En interne, il repose sur le frottement entre les balles et la bague en acier pour atteindre le but de l'opération. À l'extérieur, il s'appuie également sur le frottement du roulement de l'oscillation et d'autres pièces pour commencer à travailler et se frotter les uns contre les autres, entraînant ainsi le fonctionnement de l'objet. Parce qu'il est principalement utilisé pour transporter des objets lourds et gros, sa force centripète est très exigeante, qui est également déterminée par son principe de fonctionnement, donc en termes de matériaux, il doit également être capable de garantir la qualité de l'acier.

Bien sûr, le frottement seul ne suffit pas. Bien que cela dépend du frottement pour fonctionner, la lubrification est également essentielle. Comme une chaîne de vélo, il faut beaucoup de temps et un frottement excessif affectera l'utilisation de pièces. Par conséquent, après avoir utilisé ce type de roulement pendant une période de temps, il est nécessaire de réaliser une maintenance à temps et de brosser une certaine huile de lubrification pour que cela puisse fonctionner dans un environnement plus approprié.

MOB / WhatsApp / WECHAT: + 86- 180 8679 0390

Tél: + 86 -516- 8788 0390

Email: info@helin-bearing.com

tinaxzhelin@gmail.com

N'hésitez pas à nous contacter si vous avez d'autres questions.

Information sur la taille des roulements à la flottement:

Noter:
1. N1 est le NOS de lubrifiant Holes.oil Coupe M8 × 1JB / T7940.1 ~ JB / T7940.2.L'aim de mamelon d'huile peut être modifiée en fonction de l'application de l'utilisateur.
2. \"km \" est une réduction de l'addendum.

Modèle Dl	Wht	Dimensions			Dimension de montage							Dimension structurelle					Données					Équipement		Autorisation
																						circonférentiel
	kg																					Obliger
		D	de	H	D1	D2	n / A	Φ / m	Ni	Φ / m	t	n1	D3	d1	C	Hu	d	m	z	b	k.m	Autorisé	Max	Axial	Radial
		mm	mm	mm	mm	mm	n / A	mm	Ni	mm	mm	n1	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kn	[KN]	Axial	Radial
H-231.20.0414	29	504	304	56	455	332	10	M12	24	18	20	4	412.5	415.5	375	10.5	495	5	99	45.5	-0.5	11.75	23.5	≤0.5	≤0.5
H-231.20.0544	39.2	640.8	434	56	585	462	14	M12	28	18	20	4	542.5	545.5	505	10.5	630	6	105	45.5	-0.5	14.2	28.4	≤0.5	≤0.5
H-231.20.0644	47.2	742.8	534	56	685	562	16	M12	32	18	20	4	642.5	645.5	605	10.5	732	6	122	45.5	-0.6	14.2	28.4	≤0.5	≤0.5
H-231.20.0744	53.1	838.8	634	56	785	662	18	M12	32	18	20	4	742.5	745.5	705	10.5	828	6	138	45.5	-0.6	14.2	28.4	≤0.5	≤0.5
H-231.20.0844	64.7	950.4	734	56	885	762	18	M12	36	18	20	4	842.5	845.5	805	10.5	936	8	117	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
H-231.20.0944	69.1	1046	834	56	985	862	20	M12	40	18	20	4	942.5	945.5	905	10.5	1032	8	129	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
H-231.20.1094	82.5	1198	984	56	1135	1012	22	M12	40	18	20	4	1093	1095.5	1055	10.5	1184	8	148	45.5	-0.8	18.93	37.86	≤0.5	≤0.5
