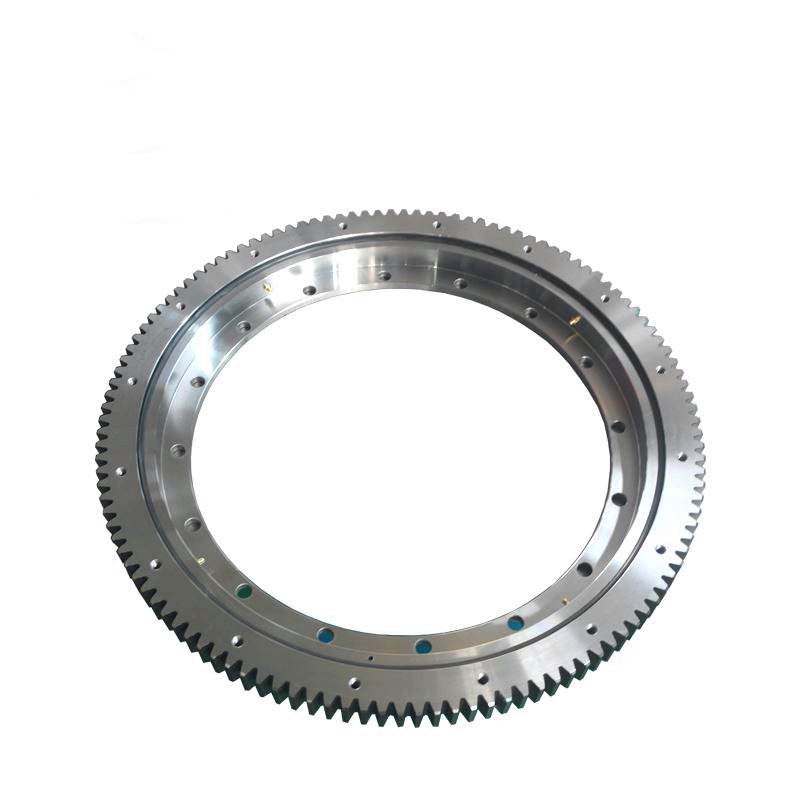

KD210 Anneaux d'allocation Xuzhou Helin Roueur

Numéro de pièce 281.30.1200.013 Type 110/1400.1

Engrenage

Diamètre intérieur de l'anneau intérieur 1105 mm

Diamètre extérieur de l'anneau extérieur 1398 mm

Diamètre interne sur l'anneau intérieur 1193 mm

Diamètre interne sur anneau extérieur 1253,5 mm

Diamètre externe sur l'anneau intérieur 1256,5 mm

Hauteur de l'ensemble de roulement global 90 mm

Boulon Cercle en anneau intérieur 1145 mm

Boulon Cercle en anneau extérieur 1316 mm

Trous de taille en anneau intérieur 22 mm

Trous de taille en anneau extérieur 22 mm

Diamètre de tangage de l'équipement 1380 mm

Hauteur ou module diamétrique (10)

Nombre de dents d'équipement 138

Forces dentaires admissibles t 8190 lbs

Charge de dent de vitesse maximale fz 16380 lbs

Largeur des dents 71 mm

Matériau d'anneau 42cro ou 50mn

Sceau de joint nbr

Poids 216 kg

Diamètre de roulement de course 1255 mm

Distance en haut anneau extérieur / anneau intérieur 19 mm

Nombre de mamelons de graisse 6
