Description du produit

Xuzhou Helin Slewing Portez Co., Ltd. est un fabricant professionnel et un exportateur de lecteur de roulement / de balades de roulement / de brides et de pignon de pignon, qui sont principalement appliqués dans des machines à port, des machines minières, des machines de soudage, des véhicules de construction, des systèmes de suivi solaire à l'axe unique ou à double axe, etc.

En adoptant le roulement à la paupage comme son composant central, le lecteur d'oscillation peut supporter une force axiale, une force radiale et un moment d'inclinaison simultanément. Le lecteur de sable est largement appliqué dans tous les types de grues, plate-forme de travail aérienne, systèmes de suivi solaire et systèmes d'énergie éolienne.

Les boîtes de vitesses électriques et planétaires peuvent être conçues selon les exigences du client.Slewing Drive présente l'avantage d'économiser de l'espace dans des installations, une capacité de charge maximale dans une conception compacte, une durée de vie étendue, une réduction des coûts de maintenance.

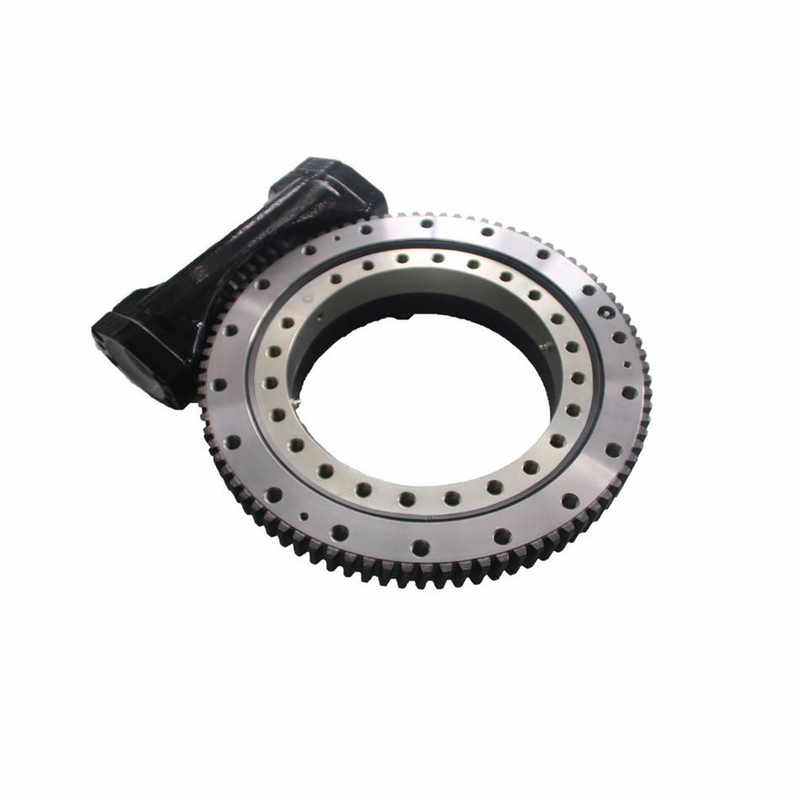

Slew-Drive-Slew-Bague

Série Série Série Dimensions et paramètres de performance:

Modèle	Dimensions extérieures					Dimensions d'installation				Données du trou de montage
	L1	L2	L3	H2	Fais	D2	D3	D4	D5	n1	M1	T1	T2	n2	M2	T3	T4
	mm									Bague intérieure				Anneau extérieur
Se3	190	162.5	80	109	152	100			100	6	M10	17	32	6	M10	22
SE5	219.2	170.5	93.7	79	183	70	50	103.5	135	7	M10	20	41	6	M10	20	39
Se7	295.7	186	132.7	83	258	120.6	98	163	203.2	10	M12	25	45	8	M12	25	43.4
Se9	410.5	321.7	174.2	107.9	345	175	146	222.5	270	15	M16	30	66	16	M16	30	52
SE12	499.5	339.5	220	110.4	431	259	229	314.3	358	19	M16	30	69	18	M16	30	51
SE14	529.9	337.5	237.6	111	456.5	295	265	342.5	390	23	M16	30	69	18	M16	30	52
SE17	621.3	385.2	282.6	126	550.5	365.1	324	422.1	479.4	20	M16	32	79	20	M16	32	55
SE21	751.4	475	345	140	667.7	466.7	431.8	525.5	584.2	35	M20	40	85	36	M20	40
SE25	863	469	401.8	130	792	565	512	620	675	35	M20	40	87	36	M20	40

Modèle	Couple de sortie nominal kn.m	Moment d'inclinaison couple	Charge axiale statique	Charge radiale statique	Charge axiale dynamique KN	Charge radiale dynamique KN	Tenant le couple kn.m	Rapport qualité-prix	Suivi de la précision	Engrenages auto-bloquants	Poids (kg)
Se3	0.4	1.1	30	16.6	9.6	8.4	2	62: 1	≤0.20	Oui	13
SE5	0.6	3	45	22	14.4	11.1	5.5	62: 1	≤0.20	Oui	14
Se7	1.5	13.5	133	53	32	28	10.4	73: 1	≤0.20	Oui	23
Se9	6.5	33.9	338	135	81	71	38.7	61: 1	≤0.20	Oui	50
SE12	7.5	54.3	475	190	114	100	43	78: 1	≤0.20	Oui	65
SE14	7	57.8	555	222	133	117	48	85: 1	≤0.20	Oui	70
SE17	10	135.6	970	390	235	205	72.3	102: 1	≤ 0,0.15	Oui	105
SE21	15	203	1598	640	385	335	105.8	125: 1	≤ 0,0.15	Oui	180
SE25	18	271	2360	945	590	470	158.3	150: 1	≤ 0,0.15	Oui	218
